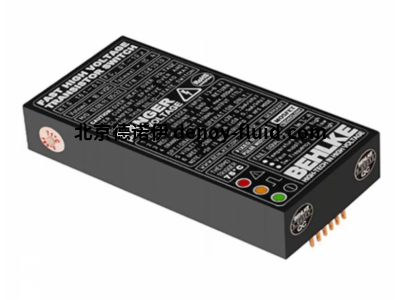

Behlke HTS 240-100-SCR：高压脉冲开关领域的之作

马世宇 QQ： 2850590587   微信：13002495941 电活：010-64714988-213 传真机：010-64714988-668 电邮：tk3@handelsen.cn

在要求严苛的高压、高速开关应用领域，德国Behlke Power Electronics GmbH的名字代表着无与伦比的性能、可靠性和创新精神。其HTS系列高压晶体管开关更是行业，而型号 HTS 240-100-SCR 作为该系列的旗舰产品之一，专为处理超高脉冲电流和极快开关速度而设计，是众多应用的动力核心。本文将深入剖析这款开关的技术奥秘、核心优势及其广泛应用。

一、 王者风范：HTS 240-100-SCR 核心特性解析

HTS 240-100-SCR 并不意味着普通的电源开关，它是过程中学上的杰作，深度融合了几项科技：

1.      惊人的电流吞吐能力：

o    峰值脉冲电流 (Ipp): 2000A - 这是其耀眼的数据之一。它能瞬间释放出高达2000安培的脉冲电流，为激光器、等离子体发生器和粒子加速器等设备提供强大的瞬时能量。

o    大连续电流 (Ic): 100A - 在需要持续导通的应用中，也能稳定承载100安培电流，展现了优秀的持续工作能力。

2.      超高的电压耐受性：

o    阻断电压 (Vdrm / Vrrm): 2400V - 能可靠地阻断高达2400伏的直流或重复峰值电压，为高压电路提供坚固的安全屏障。

3.      无与伦比的开关速度：

o    开启时间 (Ton): < 100ns - 从接收到开启信号到导通，耗时不到100纳秒。这是实现精确脉冲控制和高频工作的关键。

o    关断时间 (Toff): < 100ns - 同样小于100纳秒的快速关断能力，确保脉冲后沿陡峭，减少拖尾现象，提高波形质量和系统效率。极快的开关速度使其能在MHz级别下工作。

4.      超低导通损耗：

o    导通压降 (Vtm): < 3.5V @ 1000A - 即使在通过1000A大电流时，其导通状态下的压降也低于3.5伏。这意味着导通损耗极低 (Pcond = Vtm * I)，显著减少发热，提高系统整体效率，尤其对于高重复频率应用至关重要。

5.      稳健的硅控整流器 (SCR) 拓扑：

o    “-SCR” 后缀明确标识其核心结构是单向导通的晶闸管/可控硅 (SCR)。这种结构天生具有超低的导通压降和的浪涌电流承受能力，非常适合需要瞬间超大电流的应用。

o    相比MOSFET方案，SCR在超高峰值电流和低导通损耗方面具有先天优势。

6.      坚固封装与先进设计：

o    采用Behlke成熟的模块化封装，确保低电感连接，这对维持高速开关下的波形完整性和抑制电压过冲至关重要。

o    集成栅极驱动 (需要外部逻辑信号和隔离电源供电)，简化了系统设计并优化了开关性能。

o    强制风冷设计保证在高功率运行时有效散热。

o    高绝缘强度，保障操作人员和设备安全。

二、 价值：HTS 240-100-SCR 的核心优势

· &nbsp;&nbsp;      驾驭脉冲： 2000A的峰值电流能力使其在需要瞬间巨大能量的应用中独树一帜，是真正的高功率脉冲引擎。

·         速度制胜： 纳秒级的开关速度实现了脉冲精度、高频操作能力和纯净的波形输出。

·      &nbsp;  高效节能： 超低的导通压降将能量损耗降至，尤其在高频大电流应用中优势巨大，降低了散热需求和运行成本。

· &nbsp;       坚固可靠：&nbsp;Behlke的制造工艺和SCR的鲁棒性确保了在恶劣工业环境或关键科研实验中的长期稳定运行。

·;   &nbsp;     简化设计： 集成驱动和优化封装减少了外围电路复杂度，加速产品上市时间。

三、 大显身手的舞台：HTS 240-100-SCR 的典型应用

这车机械性能恐龙在必须要 髙速、直流电、大感应电流值（更是是电脉冲感应电流值）按钮开关的行业领域扮成着重要身份：

1.      高功率脉冲激光系统： 精确控制激光二极管或闪光灯的泵浦能量，用于材料加工（切割、钻孔、焊接）、医疗（激光手术）、科研、激光雷达。

2.      脉冲电源： 为等离子体发生（表面处理、镀膜、废物处理）、水处理（电絮凝、电氧化）、食品杀菌、高压电容充电等提供高速、高能的脉冲。

3.      粒子加速器与核物理研究： 精确控制束流调制器、偏转板或快脉冲磁铁电源。

4.      半导体测试： 在V/I曲线追踪、老化测试、ESD测试中提供高速、大电流的精密开关。

5.      电磁兼容性 (EMC) 测试： 生成高强度、快前沿的瞬态脉冲（如EFT, Surge）。

6.      高速放电开关： 用于Marx发生器、脉冲形成网络等。

7.      高能物理实验： 触发探测器或控制实验装置。

8.      特种电源转换： 特定拓扑的高压高频变换器。

四、 Behlke HTS 系列高压开关型号概览

Behlke HTS 系例具备了多样的电阻、感应电流、拓扑关系（单方面/双重）和车速会员等级选择，以实现各不相同运用供需。以下的列举出这部分关键的型号规格简述重要规格概览（关键规格请切实以新数据显示手冊时以）：

型号	阻断电压 (V)	大连续电流 (A)	峰值脉冲电流 (A)	开关时间 (ns)	拓扑结构	核心特点
HTS 240-100-SCR	2400	100	2000	< 100	单向	超高脉冲电流，超快开关
HTS 240-100-GTO	2400	100	2000	< 100	正向	可门极关断，类似SCR
HTS 151-100-SCR	1500	100	2000	< 100	单一	中低压，高单脉冲
HTS 101-100-SCR	1000	100	2000	< 100	单一	油田，高脉冲激光
HTS 61-100-SCR	600	100	2000	< 100	单线	中压，高单脉冲
HTS 31-100-SCR	300	100	2000	< 100	单边	压差大，脉冲激光
HTS 31-50-SCR	300	50	1000	< 100	异向	低压证书，高电脉冲
HTS 151-100-IGBT	1500	100	200	< 100	单向	高压，高连续电流能力
HTS 101-100-IGBT	1000	100	200	< 100	单通道	超高压，高间隔交流电
HTS 61-100-IGBT	600	100	200	< 100	正向	中压，高连续性直流电压
HTS 31-100-IGBT	300	100	200	< 100	正向	非高压，高陆续电流量
HTS 151-100-BiDi	1500	100	200	< 100	双向	高压，交流或双极性脉冲
HTS 101-100-BiDi	1000	100	200	< 100	双轨	超高压，双重
HTS 61-100-BiDi	600	100	200	< 100	纵向	中压，双相
HTS 31-100-BiDi	300	100	200	< 100	横向	高压，双边
HTS 151-100-FAST	1500	100	200	< 50	双向	超高速双向开关 (<50ns)
HTS 101-100-FAST	1000	100	200	< 50	正向	高速纵向
HTS 61-100-FAST	600	100	200	< 50	横向	超低速横向
HTS 31-100-FAST	300	100	200	< 50	双线	很高速交叉

关键后缀说明：

&middot;         -SCR: 单向开关，基于晶闸管技术，超低导通压降，超高脉冲电流 (Ipp)。

·      &nbsp;  -GTO: 单向开关，基于门极可关断晶闸管技术，可门极关断。

·    ;     -IGBT: 单向开关，基于绝缘栅双极晶体管技术，高连续电流能力。

·    &nbsp;    -BiDi: 双向开关，可控制交流或双极性脉冲电流。

·   &nbsp;     -FAST: 超快开关版本 (开关时间 < 50ns)，通常为双向拓扑。

五、 选型与应用考量

在使用 HTS 240-100-SCR 或许多 HTS 形号时，需粗略地考核：

1.      电压要求： 大工作电压及安全裕量 (通常选型电压 > 1.5 * 实际工作电压)。

2.      电流要求：

o    峰值脉冲电流 (Ipp) 及其波形 (脉宽、重复频率)。

o    大连续电流 (Ic)。

o    平均电流。

3.      开关速度要求： 所需的上升/下降时间和工作频率。

4.      拓扑要求： 需要单向导通还是双向导通？

5.      散热条件： 强制风冷的效率和散热器设计至关重要，尤其在高重复频率或高占空比下。

6.      栅极驱动： 确保提供符合规格的隔离逻辑信号和栅极驱动电源。

7.      预算与供货： Behlke开关定位，需考虑成本因素和供货周期。

六、 结论

Behlke HTS 240-100-SCR 代表了高压高速固态开关技术的水平。它将2400V的高压耐受能力、2000A的超高峰值脉冲电流和小于100纳秒的开关速度结合，并拥有超低的导通损耗。这种性能组合使其在激光技术、脉冲电源、粒子加速、半导体测试等前沿科技领域成为核心元件。

当您的运用要有掌控甚至的激光正能量脉冲激光，追寻纳秒级的正确保持，并苛求高的热效率和不靠谱性时，HTS 240-100-SCR 甚至一部分Behlke HTS类别就是是途经印证的、可以认可的最后处理好策划方案。在不断探索高马力、极快速的电子商务交界时，Behlke HTS启闭是工作师手上变强的“激光正能量之钥”。
