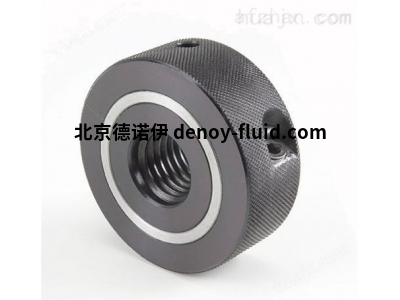

Amtec 液压螺母 F-8.415.5:精密预紧力的强大引擎
在重型机械、能源装备、船舶推进等关乎国计民生的关键领域,螺栓连接的可靠性和精度是保障设备安全高效运行的基石。面对动辄数百甚至上千牛·米的预紧力需求,传统扭矩扳手往往力不从心,精度也难以保证。Amtec液压螺母F-8.415.5正是为解决这一核心挑战而生的专业工具,它代表了液压预紧技术的成熟与精妙。
马世宇 QQ: 2850590587 手机:13002495941 电话:010-64714988-213 传真:010-64714988-668 邮件:tk3@handelsen.cn |
![]() |
![]() |
一、 液压螺母:颠覆传统的预紧力解决方案
液压螺母的核心原理是利用帕斯卡定律,通过小型高压手动泵(或电动泵)向螺母内部注入液压油,推动内部的环形活塞(工作活塞)产生强大的轴向推力。这个推力直接作用在螺栓上,将其精确拉伸至预定长度(即产生所需的预紧力)。随后,只需轻松旋紧配套的机械锁紧螺母(或锁紧环),即可在泄压后维持螺栓的拉伸状态和预紧力。
与传统扭矩法相比,液压螺母技术优势显著:
· 精度: 直接控制螺栓伸长量,预紧力精度可达±5%以内,远优于扭矩法(通常±25%或更高)。
· 超高预紧力: 轻松实现数万牛·米的等效预紧力矩,适用于大型关键连接。
· 空间适应性: 薄型设计(如F-8.415.5)尤其适用于轴向空间受限的场合。
· 同步预紧: 多套液压泵站可驱动多个液压螺母同步工作,确保法兰受力均匀。
· 操作安全高效: 省去巨大的人力或重型扳手,降低劳动强度和安全风险。
二、 Amtec F-8.415.5:紧凑设计中的强大力量
Amtec F-8.415.5 是Amtec公司液压螺母家族中的一款中型主力型号,平衡了性能、尺寸和通用性:
1. 核心设计参数:
o 螺纹规格 (M): 典型设计为 M80x4 或 M85x4 (具体需以制造商图纸为准)。这是其承载螺栓的尺寸。
o 标称行程 (mm): 通常约为 0.8mm。这是工作活塞的大有效移动距离,决定了可实现的螺栓伸长量范围。
o 大工作压力 (Bar): 一般为 700 Bar (约 10, 150 PSI)。这是系统安全运行的高液压压力。
o 大输出力 (kN): 在 700 Bar 下,通常可产生约 415 kN (约 41.5 吨力) 的轴向预紧力。这是其核心能力指标。
o 设计特点: 采用紧凑的薄型设计,集成度高,包含工作活塞腔、注油口(通常带泄压阀)、以及与锁紧螺母/环配合的界面。
2. 核心优势:
o 精确可控的预紧力: 液压原理确保预紧力与施加的液压压力成精确线性关系,通过压力表即可直观、精确地控制目标预紧力。
o 强大的载荷能力: 高达 415kN 的输出力,足以应对绝大多数中型至大型关键螺栓连接的需求(如风机主轴、齿轮箱、大型泵/压缩机法兰、船舶轴系法兰等)。
o 节省空间: 薄型设计是F-8.415.5的显著优势,使其能在螺栓突出长度有限的狭小空间内游刃有余地工作,这是传统厚螺母或某些液压工具无法比拟的。
o 重复使用性与经济性: 由高强度合金钢制造,经久耐用,可反复使用于同一或不同工位,显著降低单次使用成本。
o 操作便捷高效: 配合手动或电动液压泵,单人即可在相对安全、省力的条件下完成高强螺栓的紧固。
3. 典型应用场景:
o 风力发电: 风机主轴、齿轮箱高速轴/低速轴、偏航/变桨轴承、发电机等重要螺栓连接。
o 重型机械: 矿山破碎机、大型输送设备、工程机械回转支撑等关键部位。
o 能源电力: 燃气轮机、蒸汽轮机、发电机、大型泵/压缩机法兰连接。
o 船舶与海洋工程: 推进器轴系法兰、舵系、大型甲板机械螺栓连接。
o 通用工业: 任何需要高精度、高预紧力、或空间受限的关键螺栓连接场合。
三、 正确操作 F-8.415.5:安全与精度的保障
严格遵循操作规程至关重要:
1. 准备工作:
o 确认匹配: 核实螺栓规格、强度等级、所需预紧力与 F-8.415.5 的能力范围匹配。
o 清洁检查: 清洁螺栓螺纹、接触面(法兰面、螺母支撑面),检查F-8.415.5本体、活塞、密封件、油管、接头、液压泵是否完好无损、无污染。润滑螺纹和接触面(使用润滑剂)。
o 安装: 将F-8.415.5旋入螺栓(或套在螺栓上,视设计而定),确保与支撑面良好接触。正确安装配套的锁紧螺母(或锁紧环),使其与液压螺母的锁紧面保持一个微小的初始间隙(通常几毫米,具体参考说明书)。
2. 施加液压预紧力:
o 连接泵站: 将清洁的高压软管牢固连接到F-8.415.5的注油口(确保泄压阀关闭)。
o 加压: 缓慢操作液压泵,将压力平稳提升至计算好的目标压力值。密切监控压力表。在此压力下,工作活塞伸出,拉伸螺栓,锁紧螺母(环)与液压螺母锁紧面之间的间隙会消失。
o 锁紧: 在保持目标压力不变的状态下,使用专用扳手(如勾头扳手)将锁紧螺母(或锁紧环)旋紧至贴合其支撑面(通常是法兰面或另一个机械螺母)。这是关键的一步,确保锁紧元件承担了载荷。
3. 泄压与完成:
o 缓慢泄压: 通过泵站控制阀或F-8.415.5上的泄压阀,极其缓慢地释放液压压力。观察压力表归零。
o 拆卸工具: 确认压力释放后,断开油管,将F-8.415.5从螺栓上旋下或取下。
o 终检查: 检查锁紧螺母(环)是否已紧固到位。
四、 安全警示与维护要点
· 严禁超压: 绝对禁止超过 F-8.415.5 标定的大工作压力(700 Bar)。
· 泄压后操作: 务必确认系统压力释放后才可进行拆卸或调整操作。
· 人员站位: 操作时,人员避开液压螺母和油管的潜在弹射或破裂方向。
· 保持清洁: 严防灰尘、沙粒等污染物进入液压系统(注油口、接头、油管、泵),这是密封失效和故障的主因。
· 定期维护: 定期检查密封件状态,按制造商要求更换;保持液压油清洁;妥善存放,避免磕碰。
· 专业培训: 操作人员需经过专业培训,充分理解原理和风险。
五、 价值总结
Amtec 液压螺母 F-8.415.5 不仅仅是一个工具,它代表了一种更先进、更可靠、更安全的螺栓连接理念:
· 它是精度的化身: 告别扭矩法的巨大误差,实现螺栓预紧力的科学精准控制。
· 它是力量的象征: 以紧凑之躯,释放数百千牛的磅礴力量,驯服坚固的连接。
· 它是效率的伙伴: 简化操作,节省时间与人力成本,尤其在空间受限或大批量紧固场合。
· 它是安全的卫士: 通过精确预紧,极大降低螺栓松动、疲劳断裂的风险,守护设备和人员安全。
结论:
在追求设备连接可靠与高效的时代,Amtec F-8.415.5 液压螺母凭借其精密可控的预紧力、强大的载荷能力、紧凑的薄型设计以及优异的重复使用性,成为工程师和技术人员在应对高要求螺栓连接任务时的强大和值得信赖的伙伴。理解其原理,掌握其操作,善用其性能,将显著提升关键设备的安装质量、运行可靠性和维护效率。选择 F-8.415.5,就是为您的关键螺栓连接选择了一份精准的力量保障。
