Pulsar原装AVFM6.1面积速度流量计用于测量明渠或管道流量的仪器
Pulsar原装AVFM6.1面积速度流量计用于测量明渠或管道流量的仪器
| 张文萍 QQ：2335451726 手机：18510570918 电话：010-64714988-197 传真：010-84786709-667 邮件：sales96@handelsen.cn |
 |
 |

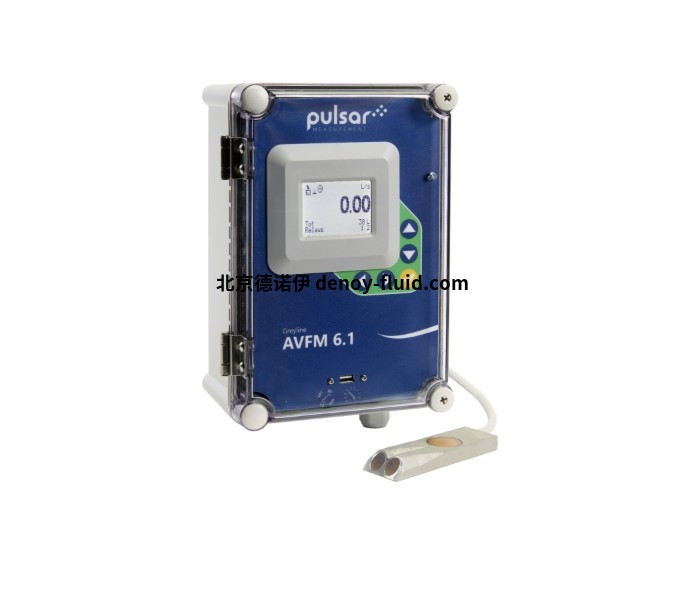

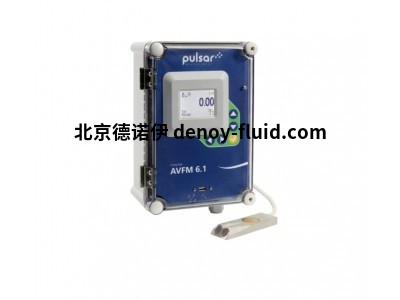

AVFM6.1 面积速度流量计是一款用于测量明渠或管道流量的仪器，主要利用潜水式超声波传感器测量液位和速度，进而计算流量。
一、产品介绍
AVFM 6.1 面积速度流量计使用潜水超声波传感器测量流动液体的液位和速度，以计算明渠或管道中的流量测量值。传感器安装在管道内部或通道底部，传感器的构造可抵抗结垢、腐蚀和磨损。
AVFM 6.1 面积速度流量计可配置标准浸没速度液位传感器或与单独的非接触式超声波液位传感器组合使用水下速度，适用于高曝气流体或悬浮固体浓度高的流体。
AVFM 6.1 可以测量高达 6 m/s （19.7 ft/s） 的正向流速和高达 1.5 m/s （5 ft/s） 的逆流。电子和软件样品和平均流速持续提供稳定的读数。浸没式速度/液位传感器将测量压力高达 10 psi 的部分满管和超充管中的流量。AVFM 6.1 面速度流量计的最小推荐管道直径为 150 毫米（5.9 英寸）。
AVFM 6.1 面式速度流量计的配置很简单。只需输入管道直径或通道尺寸，AVFM 6.1 就会自动计算并显示流量。通过简单的菜单系统输入通道宽度和多个液位点，将 AVFM 6.1 配置为安装在不规则或复合通道形状中。几乎任何形状的通道都可以使用您选择的测量单位进行监控。
流量计将以 10 秒到 6 分钟的间隔存储时间和日期戳流量值。自动创建每日流量报告，其中总流量、最小流量、最大流量和平均流量显示在 LCD 显示屏上。通过连接到记录仪的 USB 输出，将日志文件和每日流量报告传输到任何 USB 闪存驱动器。
AVFM 6.1 面积速度流量计适用于明渠测量应用，例如进水流量监测、出水流量监测、废水、雨水、工业废水应用和灌溉水流量测量。
二、产品特征
·测量精准，无需水槽或堰，潜水超声波传感器可同时测量速度和液位以计算流量。
·操作简单，内置 5 按钮键盘、直观的菜单和大型背光 LCD 显示屏。
·查询方便，LCD 显示屏上查看流量、速度、液位、累加器、继电器状态和重要诊断信息。
·数据储存时间长，可查询或下载一年内的最小流量、最大流量和总流量数据。
·数据记录多，650 万点数据记录器，数据监控、控制和报告具有更大的灵活性。
·三个隔离式4-20mA输出用于流量、速度和液位，两个继电器输出用于脉冲输出或报警。
·通过两根电线监控流速、总容积、运行时间和诊断信息，并带有可选的 Modbus RTU 串行通信输出。
三、技术数据
通道类型：圆管、矩形、梯形、蛋形或自定义形状
电子外壳：NEMA4X （IP 66） 聚碳酸酯，带透明防碎盖
准 确 性：级别：读数的 ±0.25% 或 ±0.08 英寸，以较大者为准。重复性和线性度：0.1%
速 度：读数的 ±2% 或 ±0.012 m/s （0.04 ft/s）。重复性和线性度 0.5%
显 示：白色背光矩阵 - 显示流速、累加器、继电器状态、作模式和校准菜单
编 程：内置 5 键校准器
电源输入：100-240 V AC 50/60 Hz，最大 10 VA。
可 选：9-32 V DC，最大 10 W
输 出：3 通过菜单选择隔离 4-20 mA、1000 欧姆（流量、液位和速度）或 0-5 V DC
控制继电器：2 个继电器，额定电流为 5 安培 SPDT 的“C”型干触点;
可编程流量比例脉冲（采样器/累加器）、流量和/或液位报警
数据记录：可编程的 2600 万点数据容量、时间和日期戳以及格式化的流量报告，包括总计、平均值、最小值、最大值和发生时间。包括闪存驱动器和 Windows 软件的 USB 输出
工作温度（电子）： -20 °C 至 60 °C（-5 °F 至 140 °F）
重量：4.5 千克（10 磅）
四、QZ02L 传感器规格
速度测量范围：在含有最小尺寸为 100 微米、最小浓度为 75 ppm 的气泡或固体的流体中， 0.031 m/s 至 6.2 m/s（0.1 ft/s 至 20 ft/s）和逆流至 -1.5 m/s（-5 ft/s），充当声反射器
液位测量范围：最小扬程：25.4 毫米（1 英寸）。最大扬程：4.57 米（15 英尺）
工作温度：-15 °C 至 80 °C（5 °F 至 175 °F）
暴露材料：316不锈钢、环氧树脂、聚氨酯
传感器电缆：7.6 米（25 英尺）潜水聚氨酯护套，屏蔽，3 同轴
传感器安装：包括 MB-QZ 不锈钢安装支架
温度补偿：自动，连续
五、应用场景
市政污水处理：可用于污水处理厂的进水流量监测，监测污水管网内的液位和流量。
工业废水处理：可用于测量工业废水的流量，帮助企业掌握废水排放情况。
雨水排放监测：在城市排水系统中，可用于监测雨水管网的流量。
灌溉水流量测量：在农业灌溉领域，可用于测量灌溉水的流量。
自然溪流流量监测：在水文监测中，可用于测量自然溪流的流量。
